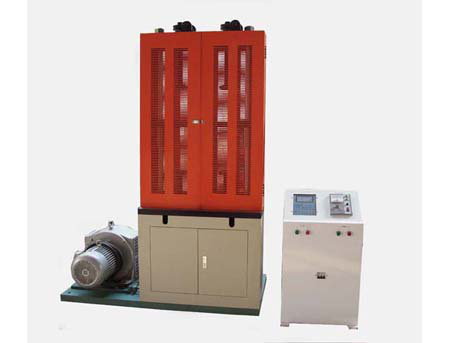

TPJ—2機械式彈簧疲勞試驗機是由驅動系統、傳動系統、控制顯示等系統組成，適用于各種螺旋彈簧的疲勞性能試驗。該試驗機由電磁調速系統控制電機運行，通過偏心裝置帶動連桿使往復壓板上升、下降，完成對彈簧的往復壓縮疲勞試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。該機通過單片機控制，實現試驗次數到達自動停機功能，該機集成度高，結構簡單，故障率低，性能穩定、可靠，操作簡單。廣泛應用于廠礦企業、科研院校等行業。


二．方案描述


【主        機】機械加載，采用傳統的曲柄連桿機構，電磁調速電動機驅動，利用飛輪的儲能方式，保證加載的均勻穩定性和運行的可靠性，使整個交變應力形成良好的正弦波形。另外還具備彈簧預調節裝置（手動調節方式）、振幅調節裝置（手動調節方式）等。更換不同的附具，完成彈簧壓縮或拉伸疲勞試驗。


【傳 動  系 統】由減速裝置、絲杠及導向部分組成。


【驅 動  系 統】電磁調速電動機驅動。


【測量控制系統】由計數器、調速控制器裝置等組成，通過各種信號處理，實現顯示、控制等功能并記錄試驗次數、試驗頻率等。調整簡單，性能穩定。


【安全保護裝置】達到設置次數自動停機、過電流、過電壓、超速保護裝置等。


【附        具】通用夾具（兩套）。


三．主要性能指標

1．最大試驗力：           2000N

2．振幅：                 Max：±30mm （0～30mm可調，行程60mm）

3．試驗頻率：             0～200次/min可調

4．彈簧工位：             4（即每次可以同時做4只同樣規格的彈簧）

5．計數器容量：           9×109次

6．功能：                 設置試驗次數自動停機

7．被試驗彈簧的自由高度： 150mm（拉伸彈簧拉伸后的長度）

8．被試驗彈簧的最大外徑： Φ50mm

9．主電機功率：           1.5kW

10．顯示：                數字顯示試驗次數、試驗頻率等

11．主機尺寸：            1220×750×1820（mm）

12．主機重量：            約1600kg
